Toshiba推出新款小型光继电器,导通速度更快,缩短半导体测试时间

日本川崎--(BUSINESS WIRE)--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation(以下简称“Toshiba”)今日宣布推出“TLP3414S”“TLP3431S”两款新型光继电器。这两款产品采用 S-VSON4T[1]封装,导通时间显著优于 Toshiba 现有产品[2]。TLP3414S 的关断状态输出端电压额定值为 40V,导通状态电流额定值为 250mA;TLP3431S 的关断状态输出端电压额定值为 20V,导通状态电流额定值为 450mA。两款产品即日起开始发货。

这两款新型光继电器通过改进输入侧红外发光二极管的光输出,并优化光电探测器(光电二极管阵列),实现了更高效的光耦合,从而获得了更快的导通速度,最快可达 150μs。TLP3414S 的导通时间较 Toshiba 现有产品 TLP3414 缩短了约 50%,TLP3431S 的导通时间较 Toshiba 现有产品 TLP3431 缩短了约 62%。

此外,新产品的导通电阻(TLP3414S 最大值为 3Ω,TLP3431S 最大值为 1.2Ω,影响输出导通时的信号衰减)和输出电容(TLP3414S 和 TLP3431S 典型值均为 6.5pF,影响输出关断时的高频信号泄漏)均与 Toshiba 现有产品[2]持平,可确保稳定的信号传输。

新产品非常适合用于半导体测试仪的引脚电路[3],这类测试仪需要在切换信号的同时,对被测器件 (DUT) 进行高精度、高速的测量。

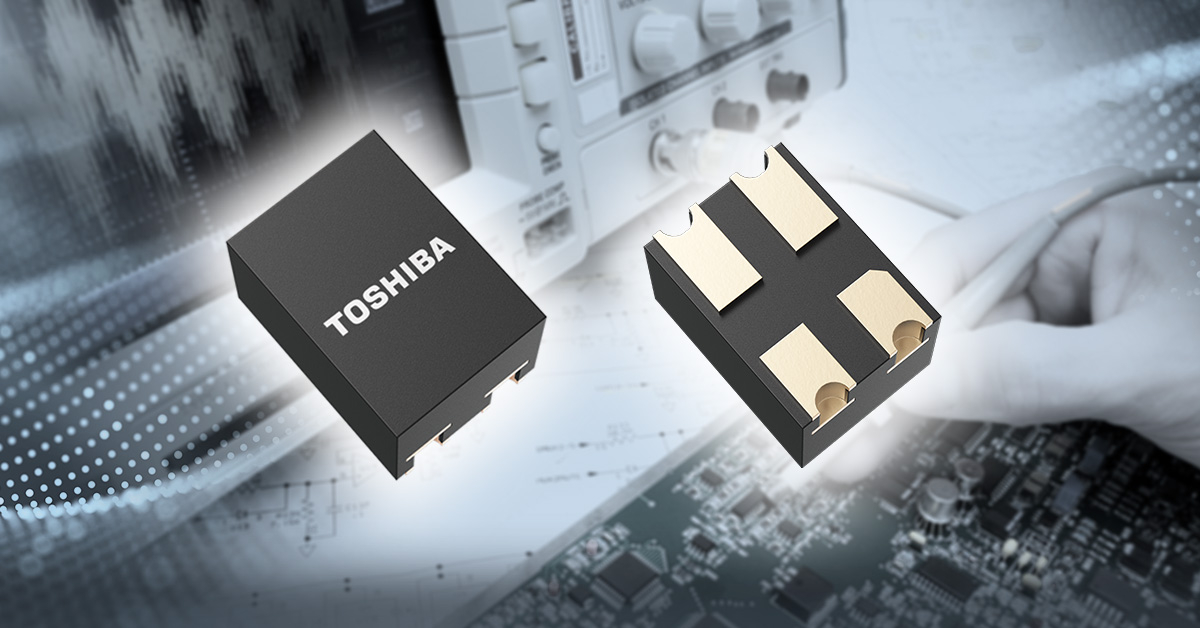

新产品采用小型的 S-VSON4T 封装,与Toshiba现有产品使用的 VSON4 封装[4]相比,安装面积减少了约 20%,有助于实现半导体测试仪等设备的进一步小型化。

Toshiba 将继续致力于提供满足半导体测试仪对更高性能和更快速度需求的产品。

注释:

[1] S-VSON4T 封装:1.45×2.0mm(典型值)

[2] Toshiba 现有产品 TLP3414(额定值为 40V/250mA)和 TLP3431(额定值为 20V/450mA),采用 VSON4 封装。

[3] 引脚电路 (PE):用于向 DUT 提供电源和测试信号,并判断 DUT 输出信号的接口电路。

[4] VSON4 封装:1.45×2.45mm(典型值)

应用领域

  • 半导体测试仪(高速存储器测试仪、高速逻辑测试仪等)
  • 探针卡
  • 测量设备

产品特点

  • 快速导通时间:tON=150μs(最大值)
  • 低导通电阻
    TLP3414S RON=3Ω(最大值)
    TLP3431S RON=1.2Ω(最大值)
  • 小型 S-VSON4T 封装:1.45×2.0mm(典型值),t=1.3mm(典型值)

主要规格参数

(Ta=25°C)

产品型号

TLP3414S

TLP3431S

封装

Toshiba 型号名称

S-VSON4T

尺寸 (mm)

1.45×2.0(典型值),t=1.3(典型值)

触点类型

1-Form-A

(常开)

绝对

最大

额定值

关断状态输出端电压 VOFF (V)

40

20

导通状态电流 ION (mA)

250

450

导通状态电流(脉冲)IONP (mA)

750

1350

工作温度 Topr (°C)

-40 至 110

隔离电压 BVS (Vrms)

AC,60 秒,

相对湿度≤60%

500

耦合

电气

特性

触发 LED 电流 IFT (mA)

最大值

3

导通电阻 RON (Ω)

典型值

2

0.8

最大值

3

1.2

电气

特性

输出电容 COFF (pF)

典型值

6.5

开关

特性

导通时间 tON (μs)

最大值

150[5]

关断时间 tOFF (μs)

100[5]

样品及供货情况

在线购买

在线购买

注释:

[5] TLP3414S 测试条件:RL=200Ω,VDD=20V,IF=5mA;TLP3431S 测试条件:RL=200Ω,VDD=10V,IF=5mA

相关信息

技术文章
《小型高速开关光继电器》
《低电压驱动、高工作温度额定值的紧凑型光继电器》

如需了解有关新产品的更多信息,请点击以下链接
TLP3414S
TLP3431S

如需了解有关Toshiba隔离器和固态继电器的更多信息,请点击以下链接:
隔离器/固态继电器

如需查询新产品在线供货情况,请访问:
TLP3414S
在线购买
TLP3431S
在线购买

* 公司名称、产品名称和服务名称可能是其各自公司的商标。
* 本文档中的信息,包括产品价格和规格、服务内容和联系信息,在发布之日为最新信息,如有更改,恕不另行通知。
